6.3.4 经典 CNN 架构

本节定位

经典 CNN 的价值，不是让你背模型名字，而是把它们看成一条工程演进线。每一代都在修复真实瓶颈：可行性、规模、可复用 block、或者可训练的深度。

学习目标​

  • 解释 LeNet、AlexNet、VGG、ResNet 各自贡献了什么。
  • 用“这个设计解决了什么问题”来阅读经典架构。
  • 比较大 kernel 和堆叠小 kernel。
  • 实现一个最小残差块。
  • 判断哪些思想在现代 CNN 实践中仍然重要。

先看演进线​

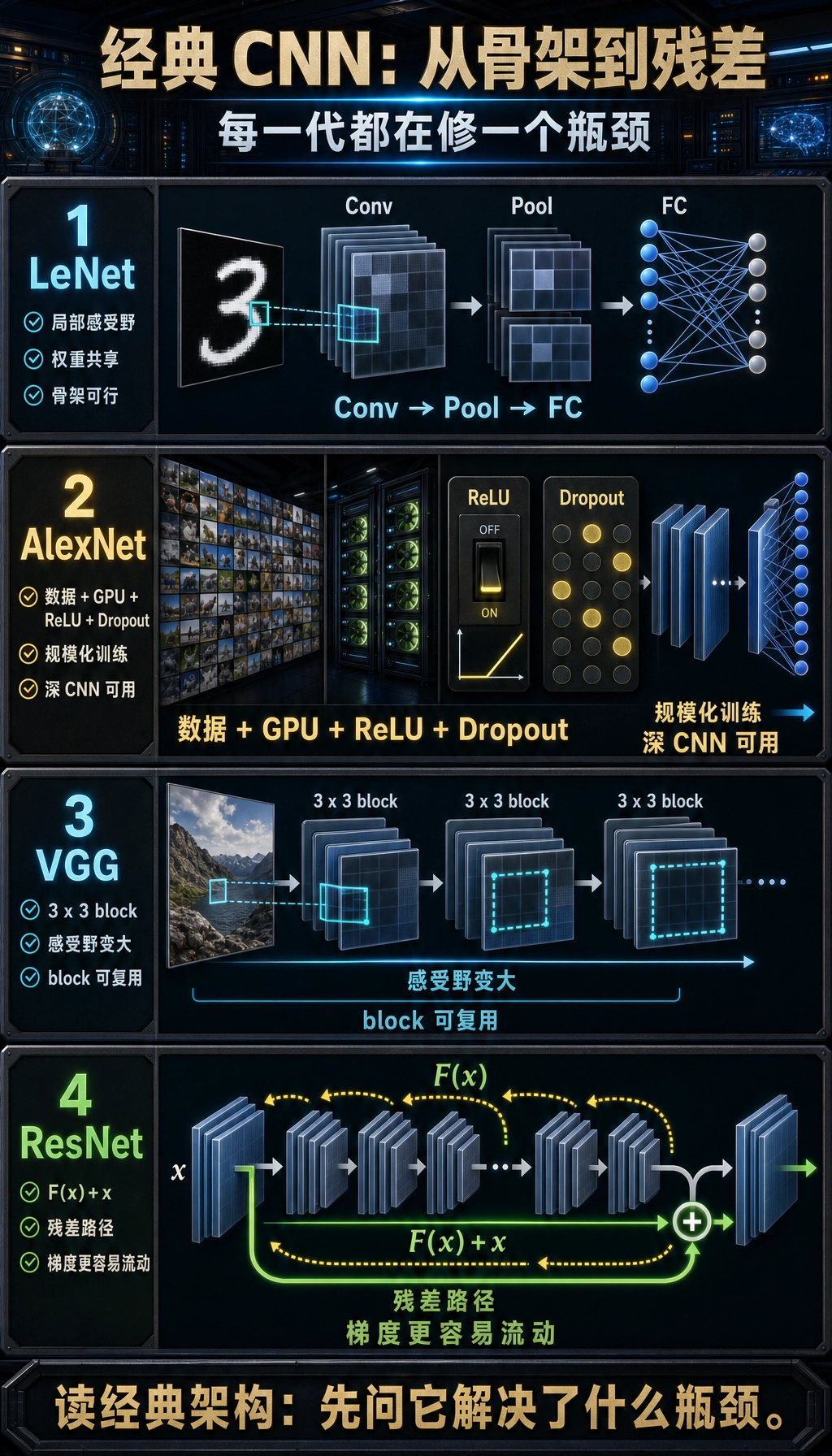

经典 CNN 架构演进图

按下面这条线读图：

架构记住什么核心启发
LeNet早期 CNN 骨架卷积和池化可以做图像识别
AlexNet规模化和 GPU 训练数据、算力、训练技巧配合后，深 CNN 很有效
VGG重复 3 x 3 block小 kernel 也能干净地构造大感受野
ResNet残差路径很深的网络需要更容易的梯度和信息流

重点不是今天照搬这些模型，而是继承它们回答过的设计问题。

LeNet：CNN 骨架​

LeNet 很早，但它的骨架今天仍然熟悉：

Input -> Conv -> Pool -> Conv -> Pool -> Fully Connected -> Output

它留下了三个耐用的想法：

  • 不要在提取局部模式之前就 flatten 图像；
  • 用 pooling 压缩局部响应；
  • 让后面的层基于更高层特征做分类。

理解 LeNet，就理解了很多图像分类器背后的最小结构。

AlexNet：规模让 CNN 变得有说服力​

AlexNet 重要，是因为它同时结合了几件事：

  • 更大的数据集；
  • 更深的 CNN；
  • GPU 训练；
  • ReLU 加快优化；
  • Dropout 做正则化。

它的实践启发是：单靠架构通常不够。数据、算力、训练稳定性和正则化必须一起配合。

对有经验的读者来说，这是 CNN 历史里的第一个系统性经验：模型质量是一整套栈，不是某一层突然聪明。

VGG：小 kernel，重复 block​

VGG 让一个简单配方流行起来：

Conv3x3 -> ReLU -> Conv3x3 -> ReLU -> Pool

为什么堆叠小 kernel，而不是直接用一个大 kernel？

  • 堆叠层可以扩大感受野；
  • 每层都能加入一次非线性；
  • 参数量更可控；
  • 重复 block 更容易阅读和复现。

实验 1：比较 kernel 参数量​

这个比较不是完整结论，但能提供有用直觉。

from torch import nn


def count_params(module):
    return sum(p.numel() for p in module.parameters() if p.requires_grad)


one_large_kernel = nn.Conv2d(16, 16, kernel_size=7, padding=3)
three_small_kernels = nn.Sequential(
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
)

print("kernel_param_lab")
print("one 7x7 conv :", count_params(one_large_kernel))
print("three 3x3 conv:", count_params(three_small_kernels))

预期输出：

kernel_param_lab
one 7x7 conv : 12560
three 3x3 conv: 6960

在这个设置里，堆叠 3 x 3 的参数更少，而且每次卷积之间还能加入非线性。这也是 VGG 风格思路能成为干净 baseline 的原因。

实验 2：运行 VGG 风格 block​

import torch
from torch import nn

vgg_block = nn.Sequential(
    nn.Conv2d(3, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.MaxPool2d(2),
)

x = torch.randn(2, 3, 32, 32)
y = vgg_block(x)

print("vgg_block_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))

预期输出：

vgg_block_lab
input: (2, 3, 32, 32)
output: (2, 16, 16, 16)

读法：

  • 两个 3 x 3 卷积连续细化 feature；
  • pooling 把高宽减半；
  • 输出通道变成 16。

ResNet：让深度变得可训练​

更深的网络理论上表达力更强，但实际可能更难优化。ResNet 的关键想法是残差连接：

output = learned_change(x) + x

它不是要求每个 block 都重新学习一个全新表示，而是让 block 在输入基础上学习一个变化。如果这个 block 暂时没学到有用东西，shortcut 仍然能把信息传下去。

实验 3：实现残差块​

import torch
from torch import nn


class ResidualBlock(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv1 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)
        self.relu = nn.ReLU()
        self.conv2 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)

    def forward(self, x):
        identity = x
        out = self.relu(self.conv1(x))
        out = self.conv2(out)
        out = out + identity
        return self.relu(out)


block = ResidualBlock(8)
x = torch.randn(2, 8, 16, 16)
y = block(x)

print("residual_block_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))

预期输出：

residual_block_lab
input: (2, 8, 16, 16)
output: (2, 8, 16, 16)

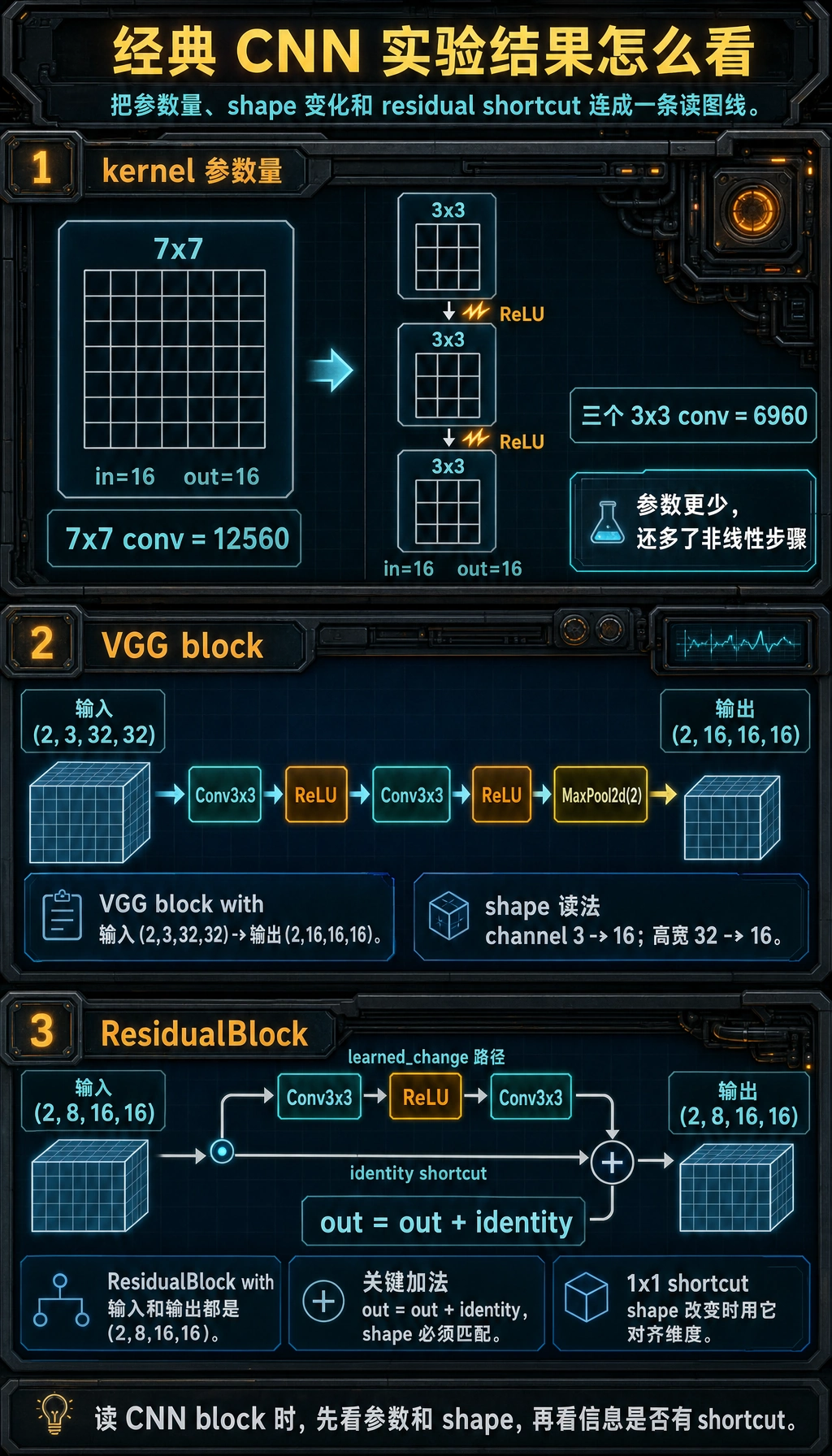

经典 CNN 架构实验结果图

用数字读架构实验

这三个检查回答的是不同问题：参数量比较设计成本，VGG block 显示 channel 和空间尺寸怎么变，ResidualBlock 则证明 shortcut 只有在 shape 对齐时才能相加。

最重要的一行是：

out = out + identity

这个加法是逐元素相加，所以 shape 必须一致。真实 ResNet 变体在通道数或空间尺寸变化时，会在 shortcut 中使用 1 x 1 卷积对齐维度。

如何阅读架构图​

看到一个新的 CNN 架构时，先问这些问题：

问题为什么重要
第一阶段如何降低空间尺寸？太早压缩会损失细节
通道在哪里增加？通道保存 feature 多样性
block 是否重复？重复 block 让架构更容易扩展
是否有 shortcut path？shortcut 改善优化和信息流
classifier head 怎么做？Flatten 和 GAP 的参数成本不同

这比背精确层数更有用。

今天还重要吗？​

现代项目里，你不一定会从 LeNet 或 AlexNet 开始，但它们的思想还在：

  • LeNet：feature extractor / classifier 的分工；
  • AlexNet：数据、算力、激活、正则化要作为系统一起看；
  • VGG：重复的简单 block；
  • ResNet：残差路径作为默认设计工具。

许多现代 CNN backbone 和混合视觉模型仍然继承这些思想，即使名字和 block 看起来更新。

常见错误​

错误更好的看法
背模型名字记住每个模型解决的瓶颈
以为 VGG 只是“很多层”真正启发是重复小 kernel block
以为 ResNet 只是“很深”真正启发是让深度可训练
直接照搬经典模型通常从预训练现代 backbone 开始
忽略计算成本架构选择必须适配数据规模和部署限制

练习​

  1. 用一句话分别总结 LeNet、AlexNet、VGG、ResNet。
  2. 把 ResidualBlock(8) 改成 ResidualBlock(16)，并同步更新输入 tensor。
  3. 从 VGG 风格 block 中删掉一个 3 x 3 卷积。什么变了，什么没变？
  4. 解释为什么通道数不同时，out + identity 会失败。
  5. 选择一个现代 CNN backbone，指出它仍然使用了哪些经典思想。

小结​

  • 经典 CNN 是设计演进，不是模型名字列表。
  • LeNet 给出骨架；AlexNet 证明规模；VGG 让重复小 block 变得清晰；ResNet 让深度更容易训练。
  • 堆叠小 kernel 可以兼顾参数效率和表达力。
  • 残差连接保留信息并改善优化。
  • 真正实用的能力，是读懂架构背后的设计动机。
