经典 CNN 架构

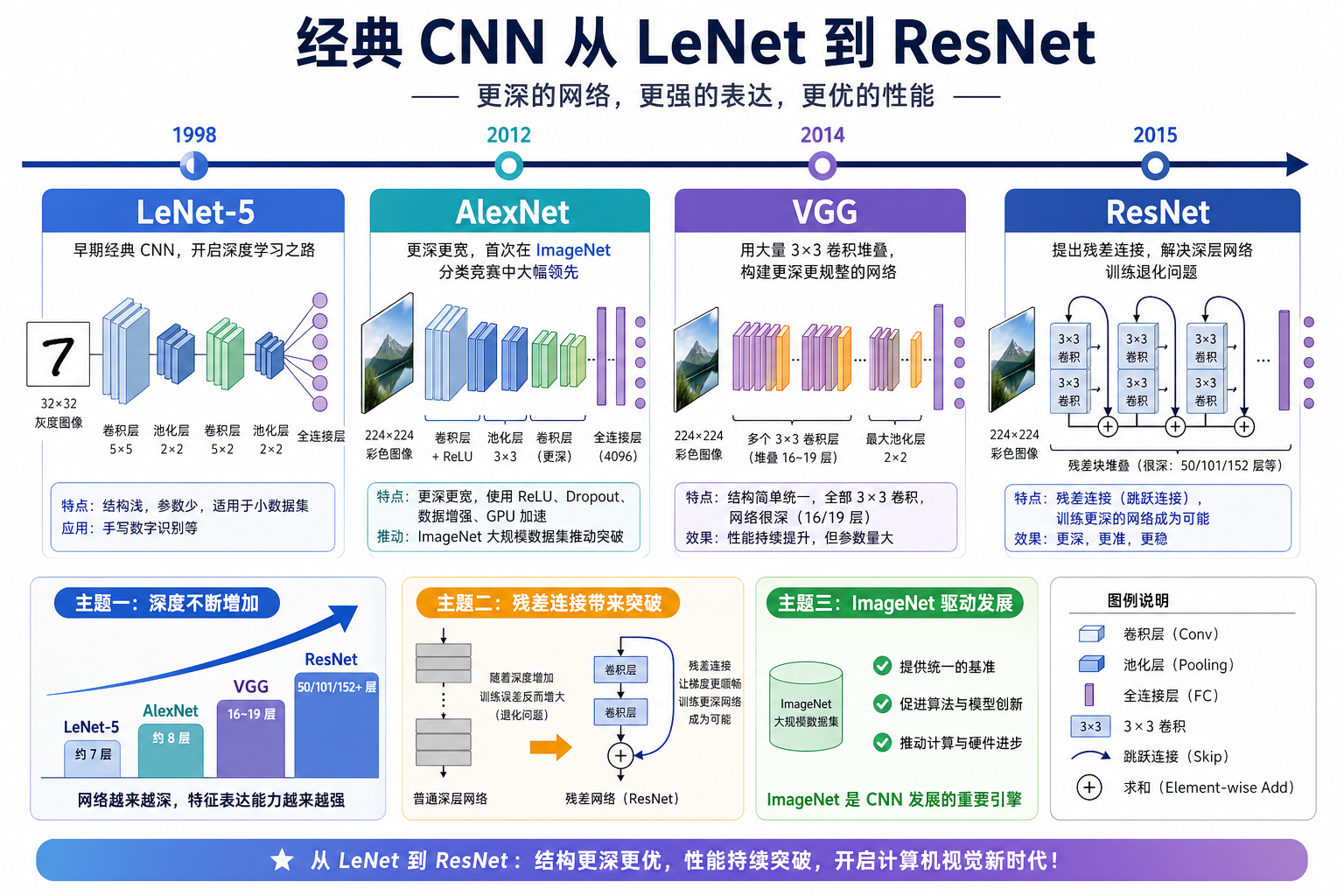

经典 CNN 架构演进图

本节定位

学经典架构不是为了背模型名字，而是为了看清一条非常重要的演进主线：

当图像任务越来越复杂时，CNN 到底是怎么一步步变强的？

看懂这条主线，你后面遇到更现代的视觉模型时，就不会只看到一堆名词。

学习目标​

  • 理解 LeNet、AlexNet、VGG、ResNet 各自解决了什么问题
  • 看懂经典 CNN 的演进逻辑，而不是只记结构图
  • 理解“小卷积核堆叠”和“残差连接”为什么重要
  • 写出一个最小残差块，真正理解 ResNet 的核心想法
  • 能从工程角度判断不同架构的优缺点

一、为什么要学“经典架构”？​

1.1 经典模型不是过时知识，而是视觉建模的演化史​

很多初学者看 CNN 架构时容易这样学：

  • LeNet：记一个名字
  • AlexNet：再记一个名字
  • VGG：又记一个名字
  • ResNet：好像很重要

这样学很容易散。

更好的方式是把它们看成一条演化链：

  1. LeNet：证明卷积网络能做图像识别
  2. AlexNet：把深 CNN 真正做大并在大数据上打出效果
  3. VGG：把“多层小卷积核”这件事做成标准思路
  4. ResNet：解决深网络训练困难的问题

所以学经典架构的真正目标不是“知道名字”，而是知道：

每一代在补哪一个关键短板。

1.1.1 这些名字背后其实很像一部“深度视觉进化史”​

如果你只把它们当成模型名，会很容易无聊。
但如果你把它们看成一部进化史，会更容易有感觉：

  • LeNet 像在证明“卷积这条路是能走通的”
  • AlexNet 像在告诉全世界“这条路不只可行，而且突然非常能打”
  • VGG 像在把工程经验整理成更稳定的套路
  • ResNet 则像在解决“网络再深一点就开始难训”的真正卡点

所以这节课其实不只是在讲模型，
而是在讲：

视觉领域为什么会一代代走到今天这种结构。

1.2 一个很好记的类比​

你可以把经典 CNN 架构理解成“造楼”：

  • LeNet：先证明楼能盖起来
  • AlexNet：楼盖高了，而且开始真正商用
  • VGG：开始有了更统一、更可复制的施工规范
  • ResNet：解决高楼盖太高容易塌的问题

这就是它们的直觉区别。

二、LeNet：卷积网络的早期原型​

2.1 LeNet 的历史位置​

LeNet 最早主要用于手写数字识别。
它的重要性不在于今天还多强，而在于它很早就把这条主线定下来了：

卷积层提特征，池化层压缩，最后全连接做分类。

2.2 LeNet 的典型结构​

粗略看，LeNet 就是：

输入 -> Conv -> Pool -> Conv -> Pool -> FC -> 输出

它已经具备了 CNN 的核心骨架。

2.3 LeNet 教会了我们什么？​

LeNet 真正教会后来者的是：

  • 图像不应该一开始就展平
  • 局部特征提取是可行的
  • 分层特征学习是有效的

这件事今天看起来很自然，但在当时是很关键的突破。

2.4 为什么 LeNet 虽然古老，却一直值得被讲？​

因为它像一个真正的“原型机”时刻：

  • 不是把所有问题都解决了
  • 但它第一次把后来整条 CNN 主线的骨架摆出来了

这也是为什么很多经典架构课里，
LeNet 的意义常常不在“今天还多强”，
而在：

它让后来的人终于知道，这栋楼大概该怎么盖。

三、AlexNet：深 CNN 真正爆发的开始​

3.1 AlexNet 为什么是里程碑？​

AlexNet 最著名的地方，是它在 ImageNet 上把深 CNN 的威力真正打出来了。

它的重要意义可以粗略记成：

  • 模型更深
  • 数据更大
  • GPU 真正发挥作用
  • ReLU、Dropout 等技巧开始被广泛采用

3.1.1 为什么很多人会把 AlexNet 当成“深度学习复兴的枪声”？​

因为在它之前，很多人并不真的相信：

  • 更深的网络
  • 更大的数据
  • 更强的算力

会一起带来这么明显的效果跃迁。

AlexNet 最让人震撼的地方，是它不像“慢慢提升一点点”，
而更像：

  • 一下子把整条路线从“研究方向之一”推成“主流方向”

所以它在历史上的地位，不只是 ImageNet 夺冠，
而是让很多人第一次认真相信：

深度学习真的不只是概念热闹，而是已经能打出决定性效果。

3.2 AlexNet 解决了什么？​

相比早期小模型，它证明了：

只要数据、算力和训练技巧跟上，深卷积网络能显著提升图像识别能力。

3.3 AlexNet 的启发​

AlexNet 不只是“变深了”，而是告诉大家：

  • 深网络是值得做的
  • GPU 训练是未来方向
  • 激活函数和正则化技巧很关键

它更像是深度视觉时代真正的起跑枪。

四、VGG：为什么“小卷积核堆叠”这么重要？​

4.1 VGG 的一个核心思想​

VGG 最好记的点是：

用很多个 3x3 小卷积层去堆，而不是直接上大卷积核。

4.2 为什么不用大核，反而用很多小核？​

因为连续堆叠多个小卷积核有几个优点：

  1. 感受野也能变大
  2. 参数量更可控
  3. 中间能插入更多非线性

举个直觉例子：

  • 一个 7x7 卷积核：一步看很大区域
  • 三个连续 3x3 卷积：最后也能看大范围，但每一步都能加非线性

这通常更灵活。

4.3 一个参数量直觉比较​

假设输入输出通道数都相同，粗略比较：

  • 一个 7x7 卷积：参数和 49 成正比
  • 一个 3x3 卷积：参数和 9 成正比

虽然堆多层并不一定总是参数更少，但“小核 + 多层”往往更容易形成更细腻的表达。

4.4 可运行示例：一个 VGG 风格小块​

import torch
from torch import nn

vgg_block = nn.Sequential(
    nn.Conv2d(3, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.MaxPool2d(2)
)

x = torch.randn(2, 3, 32, 32)
y = vgg_block(x)

print("input shape :", x.shape)
print("output shape:", y.shape)

这个块非常像经典 VGG 的思路：

  • 先连续卷积两次
  • 再池化

五、ResNet：为什么网络一深就更难训？​

5.1 一个反直觉问题​

按理说，网络更深，表达能力更强，效果应该更好。
但实践里人们发现：

深到一定程度后，训练反而更困难，效果也不一定更好。

这不是“模型太强导致过拟合”这么简单，而是：

  • 梯度传递更难
  • 训练优化更困难
  • 很深的网络未必容易学到“至少不变差”的映射

5.2 ResNet 的核心想法​

ResNet 提出的关键是残差连接：

不直接学习 H(x)，而是学习 F(x) = H(x) - x

于是输出就变成：

y = F(x) + x

5.2.1 ResNet 真正打动人的地方是什么？​

它最打动人的地方，不是“更深”这两个字，
而是它在回答一个特别现实的问题：

  • 如果深网络这么有潜力，为什么越深越难训？

ResNet 的价值就在于它没有回避这个问题，
而是直接给出了一条非常工程化的答案：

  • 给深层网络一条更容易保住原信息的旁路

这也是为什么很多人后来学到 ResNet 时，会第一次明显感受到：

神经网络结构设计，不只是堆层，而是在认真处理优化难题。

5.3 这为什么有帮助？​

因为模型现在可以更容易学出：

  • “这层有用就学一点新东西”
  • “这层没必要大改，就尽量保持输入信息”

换句话说：

残差连接给深网络开了一条“不要把原信息彻底搞丢”的旁路。

六、一个真正值得你手敲的最小残差块​

6.1 先看代码​

import torch
from torch import nn

class ResidualBlock(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv1 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)
        self.relu = nn.ReLU()
        self.conv2 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)

    def forward(self, x):
        identity = x
        out = self.conv1(x)
        out = self.relu(out)
        out = self.conv2(out)
        out = out + identity
        out = self.relu(out)
        return out

block = ResidualBlock(8)
x = torch.randn(2, 8, 16, 16)
y = block(x)

print("input shape :", x.shape)
print("output shape:", y.shape)

6.2 这段代码真正重要的是哪一行？​

最关键的一行就是：

out = out + identity

这就是残差连接本身。

它让网络在学新特征时，不会完全丢掉原来的输入信息。

6.3 为什么 shape 必须一致？​

因为要做逐元素相加。
如果输入输出 shape 不一致，就不能直接残差相加。

这也是为什么真实 ResNet 里有时会用：

  • 1x1 conv

来做维度对齐。

七、从经典架构看一条清晰演化线​

7.1 演化逻辑总结​

架构核心贡献它解决的问题
LeNetCNN 骨架雏形证明卷积用于图像识别可行
AlexNet更深、更大、GPU 训练让深 CNN 真正爆发
VGG多层小卷积核堆叠提升表达力，结构更统一
ResNet残差连接解决深网络训练困难

7.2 真正该记住什么？​

不是“谁第几层多少个卷积”，而是：

每一代经典架构都在为更深、更稳、更强的视觉表示学习铺路。

八、今天还要学这些经典架构吗？​

8.1 要学，但不是为了原样复刻​

今天你在真实项目里，可能不一定直接从 LeNet 或 AlexNet 起步。
但这些架构依然重要，因为它们教会你：

  • CNN 为什么这样长
  • 深度为什么重要
  • 小卷积核为什么流行
  • 残差为什么几乎成了标配

8.2 很多现代模型仍然继承了这些思想​

哪怕今天更现代的模型已经出现，它们很多核心思想仍然能追溯到经典 CNN：

  • 分层特征
  • 通道扩张
  • 深度堆叠
  • 残差路径

九、初学者最常踩的坑​

9.1 把经典架构学成“背模型名”​

这样最容易忘，而且几乎没法迁移。

9.2 只看结构图，不理解为什么这样设计​

一旦不理解设计动机，后面遇到新架构就很难判断变化是不是有意义。

9.3 以为 ResNet 的重点是“更深”​

ResNet 的关键不是更深本身，而是：

让更深这件事变得可训练。

小结​

这一节最重要的不是记住 LeNet、AlexNet、VGG、ResNet 的名字，而是抓住这条主线：

经典 CNN 架构的演进，本质上是在回答：怎样让图像网络学得更深、更稳、更有效。

理解这条线以后，后面再看更现代的视觉模型，你就能知道它是在延续哪条思想、又改进了哪里。

练习​

  1. 用自己的话总结 LeNet、AlexNet、VGG、ResNet 各自最核心的一点。
  2. 把最小残差块里的 channels=8 改成 16，再看 shape 是否一致。
  3. 想一想：为什么连续多个 3x3 卷积，往往比直接一个大卷积核更受欢迎？
  4. 如果让你只记一句话来区分 VGG 和 ResNet，你会怎么说？
