6.3.4 古典的な CNN アーキテクチャ

この節の位置づけ

古典的な CNN は、モデル名の暗記ではなく、工学的な進化として読むと役に立ちます。各世代は、実際のボトルネックを解決してきました。実現可能性、スケール、再利用しやすい block、そして学習可能な深さです。

学習目標​

  • LeNet、AlexNet、VGG、ResNet がそれぞれ何を貢献したかを説明できる。
  • 「この設計は何を解決したのか」と考えながら古典的アーキテクチャを読める。
  • 大きな kernel と、小さな kernel の積み重ねを比較できる。
  • 最小の residual block を実装できる。
  • 現代の CNN 実践でも残っている考え方を判断できる。

まず進化の流れを見る​

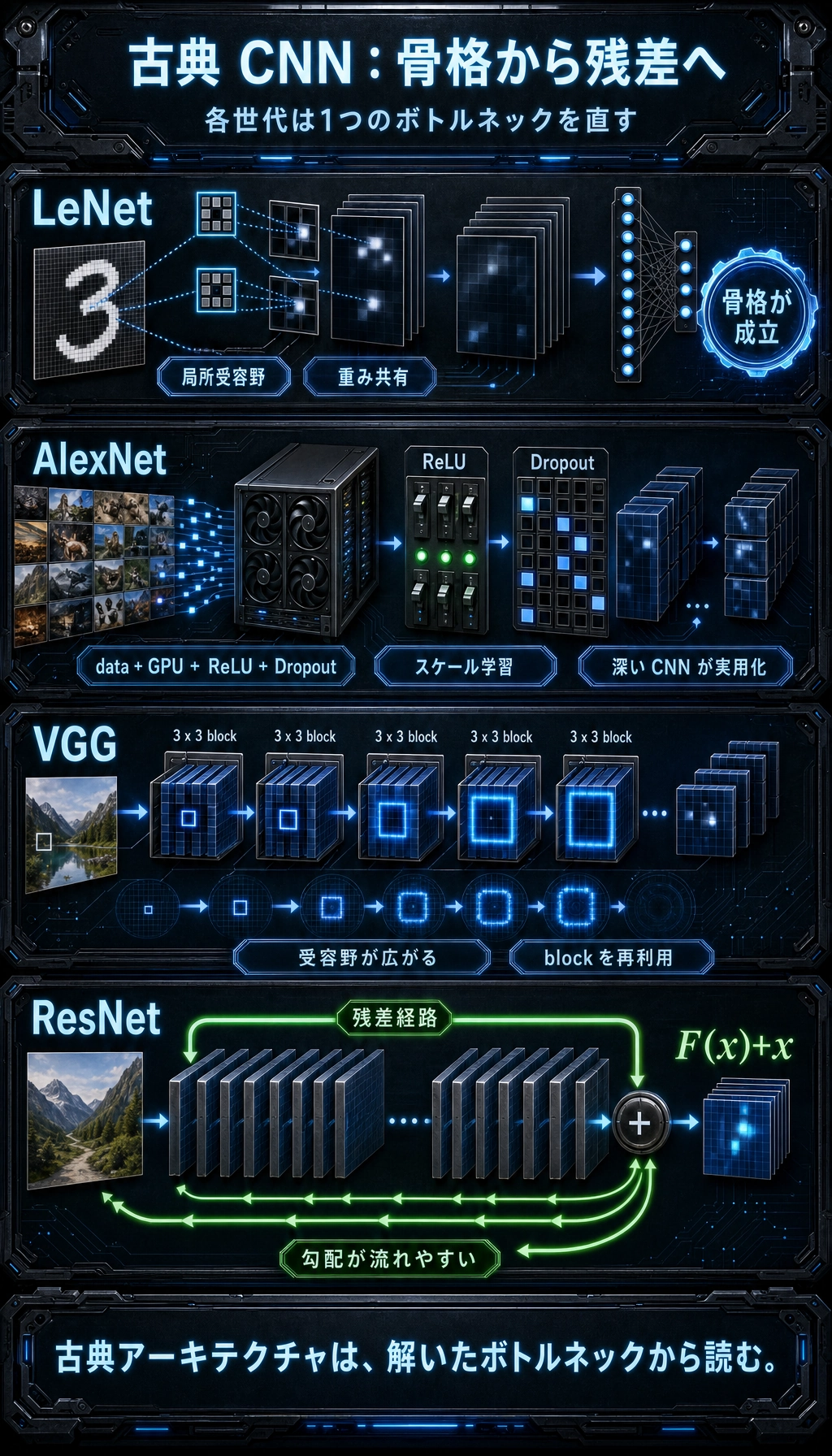

古典的な CNN アーキテクチャの進化図

タイムラインは次のように読みます。

アーキテクチャ覚えること主な学び
LeNet初期の CNN 骨格畳み込みと pooling で画像認識できる
AlexNetスケールと GPU 学習データ、計算資源、学習テクニックがそろうと深い CNN は強い
VGG繰り返しの 3 x 3 block小さな kernel でも大きな受容野をきれいに作れる
ResNetresidual pathとても深いネットワークには、勾配と情報が流れやすい経路が必要

重要なのは、今日これらのモデルをそのままコピーすることではありません。これらが答えた設計上の問いを引き継ぐことです。

LeNet：CNN の骨格​

LeNet は古いモデルですが、骨格は今でも見慣れた形です。

Input -> Conv -> Pool -> Conv -> Pool -> Fully Connected -> Output

長く残っている考え方は 3 つあります。

  • 局所パターンを抽出する前に画像を flatten しない。
  • pooling で局所反応を圧縮する。
  • 後ろの層で高レベル特徴を使って分類する。

LeNet を理解すると、多くの画像分類器の最小構造が見えるようになります。

AlexNet：スケールが CNN を説得力あるものにした​

AlexNet が重要だったのは、複数の要素を同時に組み合わせたからです。

  • より大きなデータセット。
  • より深い CNN。
  • GPU 学習。
  • 最適化を速くする ReLU。
  • 正則化のための Dropout。

実践的な学びは、アーキテクチャだけでは勝てないということです。データ、計算資源、学習の安定性、正則化が一緒に噛み合う必要があります。

経験者にとっては、これは CNN 史における最初のシステム的な教訓です。モデル品質は、1 つの賢い層ではなく、積み重なった仕組みで決まります。

VGG：小さな kernel と繰り返し block​

VGG は、次のシンプルなレシピを広めました。

Conv3x3 -> ReLU -> Conv3x3 -> ReLU -> Pool

なぜ大きな kernel を 1 つ使わず、小さな kernel を重ねるのでしょうか。

  • 層を重ねることで受容野を広げられる。
  • 各層で非線形性を追加できる。
  • パラメータ数を制御しやすい。
  • 繰り返し block は読みやすく再現しやすい。

実験 1：kernel のパラメータ数を比べる​

この比較だけで全てが決まるわけではありませんが、役に立つ直感になります。

from torch import nn


def count_params(module):
    return sum(p.numel() for p in module.parameters() if p.requires_grad)


one_large_kernel = nn.Conv2d(16, 16, kernel_size=7, padding=3)
three_small_kernels = nn.Sequential(
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
)

print("kernel_param_lab")
print("one 7x7 conv :", count_params(one_large_kernel))
print("three 3x3 conv:", count_params(three_small_kernels))

期待される出力：

kernel_param_lab
one 7x7 conv : 12560
three 3x3 conv: 6960

この設定では、3 x 3 を積み重ねるほうがパラメータが少なく、畳み込みの間に非線形性も入れられます。VGG 風の考え方が、きれいな baseline になった理由です。

実験 2：VGG 風 block を実行する​

import torch
from torch import nn

vgg_block = nn.Sequential(
    nn.Conv2d(3, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.Conv2d(16, 16, kernel_size=3, padding=1),
    nn.ReLU(),
    nn.MaxPool2d(2),
)

x = torch.randn(2, 3, 32, 32)
y = vgg_block(x)

print("vgg_block_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))

期待される出力：

vgg_block_lab
input: (2, 3, 32, 32)
output: (2, 16, 16, 16)

読み方：

  • 2 つの 3 x 3 畳み込みが feature を続けて洗練する。
  • pooling が高さと幅を半分にする。
  • 出力 channel は 16 になる。

ResNet：深さを学習可能にする​

深いネットワークは理論上より表現力がありますが、実際には最適化が難しくなることがあります。ResNet の中心アイデアは residual connection です。

output = learned_change(x) + x

各 block にまったく新しい表現を強制するのではなく、入力に対する変化を学ばせます。もし block がまだ有用な変化を学べていなくても、shortcut が情報を前へ運びます。

実験 3：Residual Block を実装する​

import torch
from torch import nn


class ResidualBlock(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv1 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)
        self.relu = nn.ReLU()
        self.conv2 = nn.Conv2d(channels, channels, kernel_size=3, padding=1)

    def forward(self, x):
        identity = x
        out = self.relu(self.conv1(x))
        out = self.conv2(out)
        out = out + identity
        return self.relu(out)


block = ResidualBlock(8)
x = torch.randn(2, 8, 16, 16)
y = block(x)

print("residual_block_lab")
print("input:", tuple(x.shape))
print("output:", tuple(y.shape))

期待される出力：

residual_block_lab
input: (2, 8, 16, 16)
output: (2, 8, 16, 16)

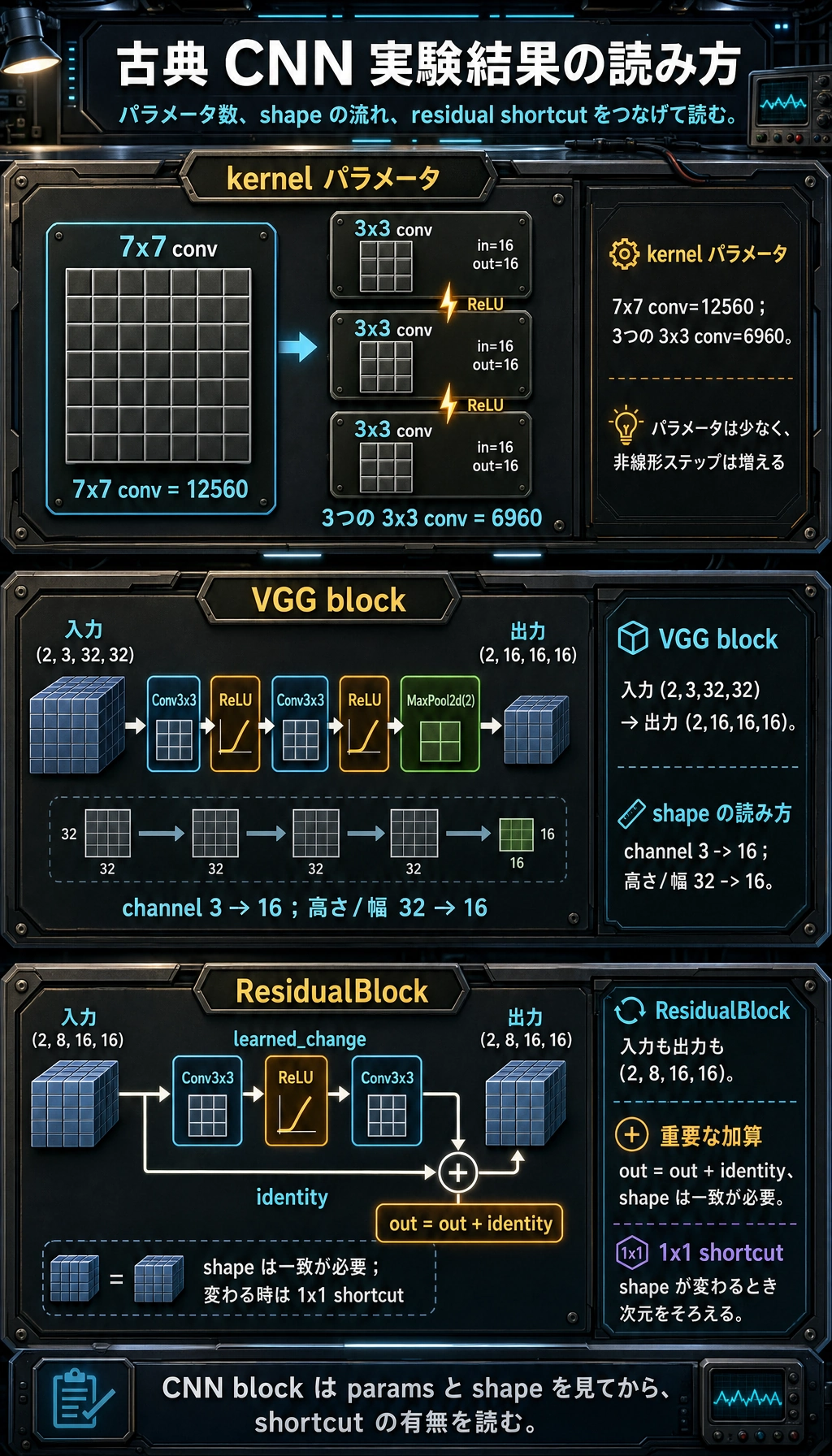

古典 CNN アーキテクチャ実験結果図

数字からアーキテクチャ実験を読む

3つの確認は別々の問いに答えています。パラメータ数は設計コストを比べ、VGG block は channel と空間サイズの変化を示し、ResidualBlock は shortcut が shape の一致したときだけ足せることを確認します。

最も重要な行はこれです。

out = out + identity

この加算は要素ごとの加算なので、shape が一致していなければなりません。実際の ResNet 変種では、channel 数や空間サイズが変わるとき、shortcut 側に 1 x 1 畳み込みを使って次元をそろえます。

アーキテクチャ図の読み方​

新しい CNN アーキテクチャを見たら、次の問いを立てます。

質問なぜ重要か
最初の段階で空間サイズをどう下げるか早すぎる圧縮は細部を失う
channel はどこで増えるかchannel は特徴の多様性を保存する
block は繰り返されているか繰り返し block は拡張しやすい
shortcut path はあるかshortcut は最適化と情報流を助ける
classifier head はどう作られているかFlatten と GAP ではパラメータコストが違う

正確な層数を暗記するより、この読み方のほうが実用的です。

今日でも重要なこと​

現代のプロジェクトで LeNet や AlexNet から始めることは少ないかもしれません。それでも考え方は残っています。

  • LeNet：feature extractor と classifier の分担。
  • AlexNet：データ、計算資源、活性化、正則化をシステムとして見ること。
  • VGG：単純な block の繰り返し。
  • ResNet：residual path を基本的な設計道具として使うこと。

現代的な CNN backbone やハイブリッドなビジョンモデルでも、名前や block が新しく見えるだけで、これらの考え方を受け継いでいることが多いです。

よくあるミス​

ミスよりよい見方
モデル名を暗記する各モデルが解決したボトルネックを覚える
VGG を「層が多いだけ」と見る本質は小さな kernel block の繰り返し
ResNet を「とても深いだけ」と見る本質は深さを学習可能にしたこと
古典モデルをそのままコピーする多くの場合、現代的な事前学習 backbone から始める
計算コストを無視するアーキテクチャ選択はデータ規模とデプロイ制約に合わせる

練習​

  1. LeNet、AlexNet、VGG、ResNet をそれぞれ一文で要約する。
  2. ResidualBlock(8) を ResidualBlock(16) に変え、入力 tensor も更新する。
  3. VGG 風 block から 3 x 3 畳み込みを 1 つ削除する。何が変わり、何が変わらないか。
  4. channel 数が違うと out + identity が失敗する理由を説明する。
  5. 現代的な CNN backbone を 1 つ選び、どの古典的アイデアをまだ使っているかを確認する。

まとめ​

  • 古典的な CNN は、名前のリストではなく設計の進化です。
  • LeNet は骨格、AlexNet はスケール、VGG は小さな block の反復、ResNet は深さの学習しやすさを示しました。
  • 小さな kernel の積み重ねは、パラメータ効率と表現力を両立しやすい。
  • Residual connection は情報を保ち、最適化を助けます。
  • 実用的な力は、アーキテクチャの背後にある設計動機を読むことです。
