10.5.4 OCR 文字認識【選択】

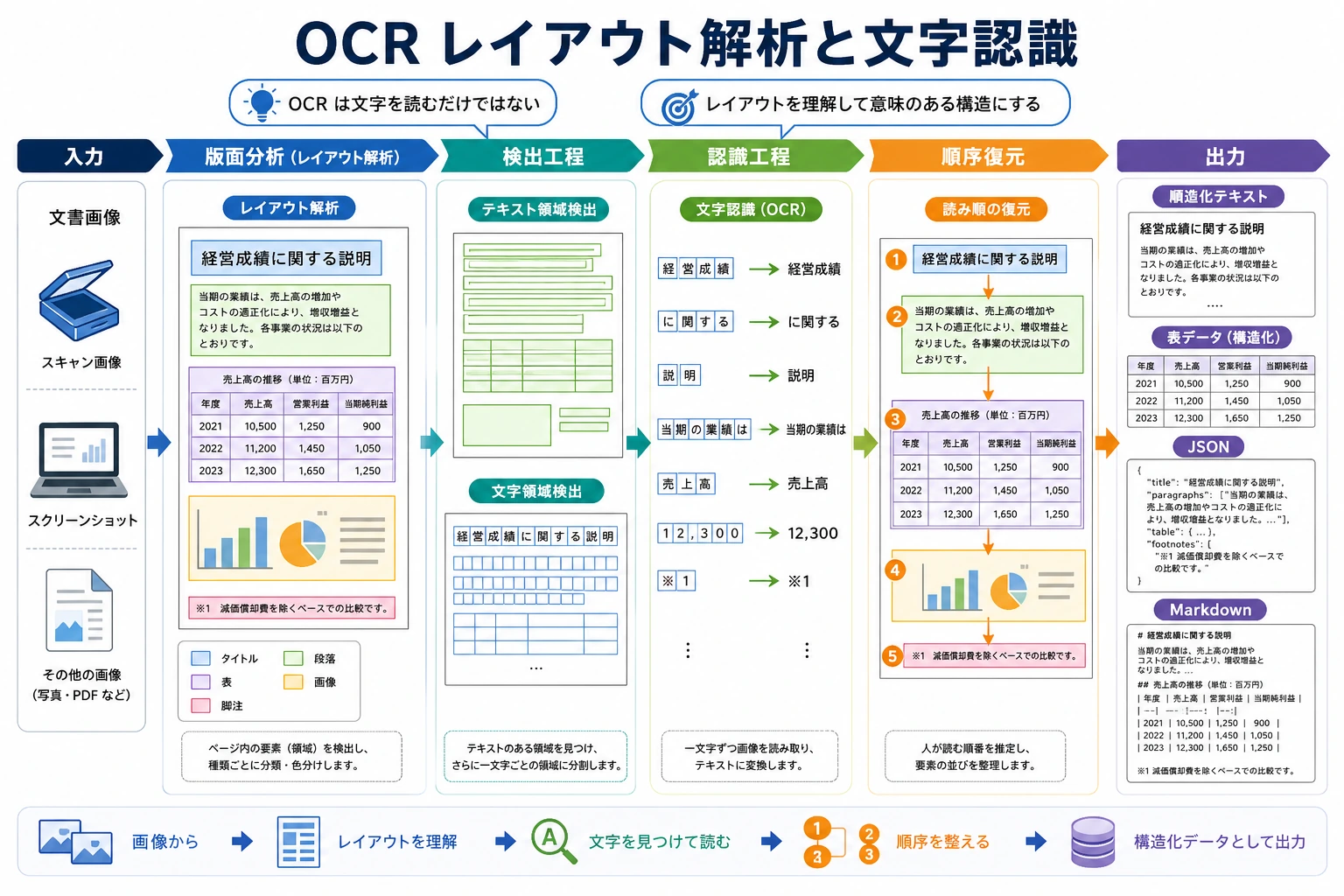

OCR レイアウト解析と文字認識のフローチャート

この節の位置づけ

OCR は一言で説明されがちです。

  • 画像の中の文字を認識する

でも、実際のプロジェクトでは、もっと細かい問題があります。

  • 文字はどこにあるか
  • 読む順番はどうか
  • 複数カラムのレイアウトはどう読むか
  • 斜めやぼやけはどうするか

そのため OCR は、単一のモデルというより、パイプラインに近いものです。

学習目標​

  • OCR における「検出」と「認識」の違いを理解する
  • 文書レイアウトがなぜさらに複雑さを増すのかを理解する
  • 実行できるサンプルを通して OCR パイプラインの感覚をつかむ
  • OCR がフォーム、票票、文書シーンで持つ特有の難しさを理解する

まずは全体像をつかもう​

この節で初心者に一番おすすめなのは、「まず認識結果を見る」ことではなく、先にパイプライン全体をはっきりさせることです。

この節で本当に解決したいのは、次の点です。

  • なぜ OCR は単一モデルではないのか
  • なぜ検出、認識、レイアウト理解を分けて考える必要があるのか

一、OCR は通常どのような手順に分かれるのか？​

テキスト検出​

まず、文字領域がどこにあるかを見つけます。

テキスト認識​

次に、各文字領域を文字列に変換します。

レイアウトと構造の理解​

複雑な文書では、さらに次のようなことに答える必要があります。

  • どの段落から読むか
  • どこがタイトルか
  • どこが表や本文か

初心者向けの、よりわかりやすいたとえ​

OCR は、1枚の請求書を3人のチームで処理するようなものだと考えるとわかりやすいです。

  1. 1人目が、まずすべての文字を囲みます
  2. 2人目が、囲まれた文字を読み取ります
  3. 3人目が、それらの文字のうち、どれがタイトルで、どれが金額で、どれが日付かを判断します

このように考えると、OCR はもう、

  • 何だかよくわからない大きなモデルのブラックボックス

ではなく、

  • 役割が明確に分かれたパイプライン

として見えるようになります。

二、まずは最小の OCR パイプライン例を見よう​

image_blocks = [
    {"box": (0, 0, 50, 20), "pixels": "INV-001"},
    {"box": (0, 30, 80, 50), "pixels": "TOTAL 299"},
]


def detect_text_regions(image_blocks):
    return [block["box"] for block in image_blocks]


def recognize_text(image_blocks):
    return [{"box": block["box"], "text": block["pixels"]} for block in image_blocks]


regions = detect_text_regions(image_blocks)
texts = recognize_text(image_blocks)

print("regions:", regions)
print("texts:", texts)

実行結果の例：

regions: [(0, 0, 50, 20), (0, 30, 80, 50)]
texts: [{'box': (0, 0, 50, 20), 'text': 'INV-001'}, {'box': (0, 30, 80, 50), 'text': 'TOTAL 299'}]

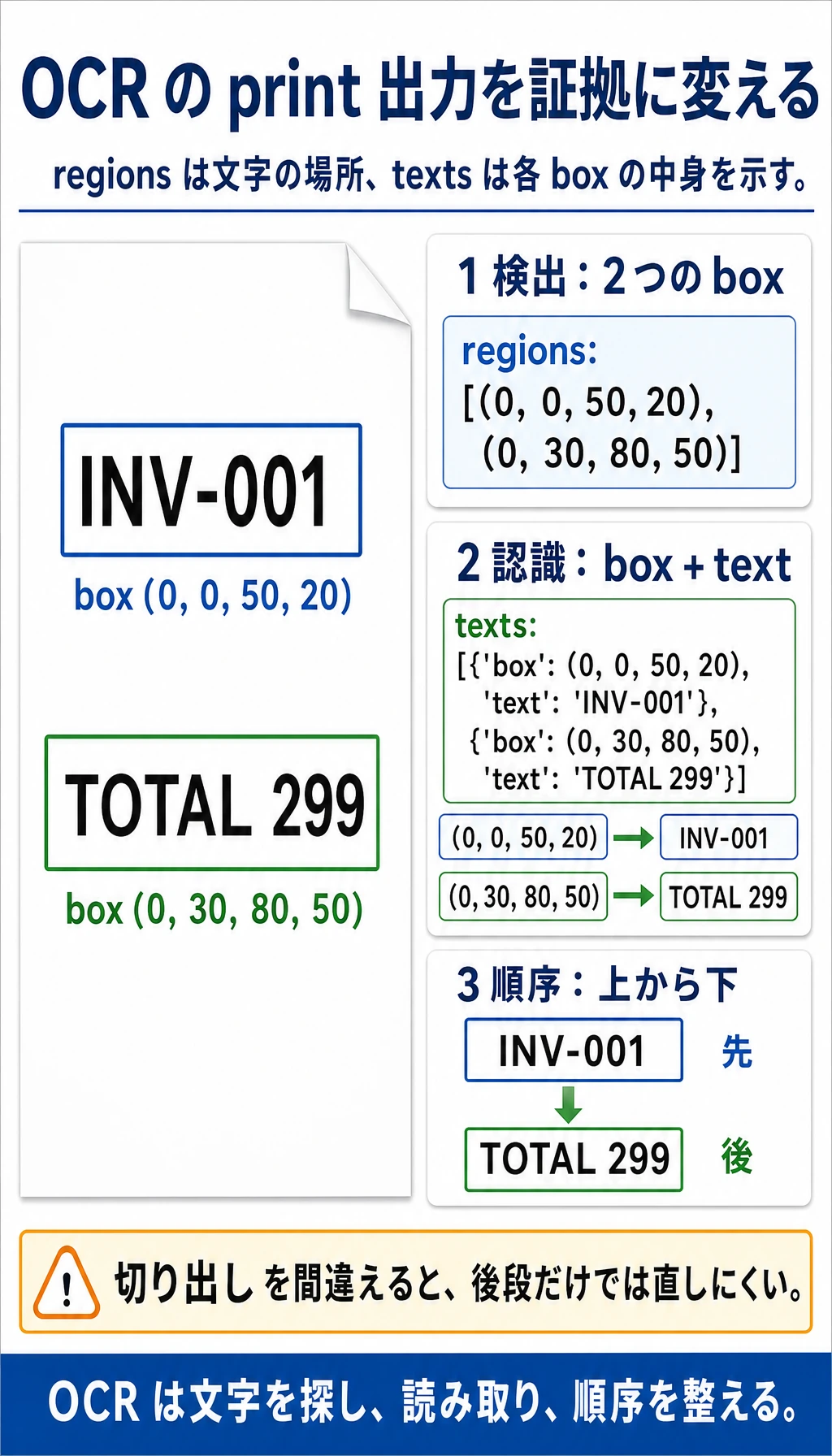

OCR の検出枠、認識テキスト、読む順序の実行結果図

1行目は検出結果です。文字領域がどこにあるかを示します。2行目は認識結果です。検出された各領域に何と書かれているかを示します。

この例でいちばん重要な点は何ですか？​

この例では、次の2つをはっきり分けています。

  • 文字がどこにあるかを見つける
  • 文字を読み取る

これこそが、OCR の最も基本的な2段階構造です。

なぜ OCR のエラーは「文字そのものの認識」以外でも起きるのか？​

検出段階で文字枠を切り間違えると、

  • 一部を見落とす
  • 順番が崩れる

といった問題が起きます。

その場合、後段の認識モデルがどれだけ強くても、完全には取り戻せません。

初めて OCR を学ぶ人が、最初に覚えるべきことは？​

まず覚えるべきなのは、次の3つです。

  1. 検出は「文字がどこにあるか」を担当する
  2. 認識は「文字が何か」を担当する
  3. 文書シーンでは「どこから読むか」「どの塊に属するか」も大事になる

三、OCR はなぜ想像以上に難しいことが多いのか？​

文字はいつも整った配置ではない​

次のようなケースがあります。

  • 斜め
  • 透視変形
  • ぼやけ
  • 隠れ

文書はいつも1カラム・1行ではない​

たとえば、

  • 表
  • 請求書
  • 医療書類

のようなものがあります。

この場合、「文字を認識する」だけではまだ第一歩にすぎません。
本当に難しいのは、構造を理解することです。

文字レベルのミスは下流の業務に影響する​

番号、金額、日付のような項目では、
1文字でも誤ると業務に直接影響することがあります。

もう一度、最小の「読み順復元」例を見よう​

lines = [
    {"y": 80, "text": "TOTAL 299"},
    {"y": 20, "text": "INVOICE"},
    {"y": 50, "text": "INV-001"},
]


def restore_reading_order(lines):
    return [item["text"] for item in sorted(lines, key=lambda x: x["y"])]


print(restore_reading_order(lines))

実行結果の例：

['INVOICE', 'INV-001', 'TOTAL 299']

元のリストは順番がばらばらですが、縦位置で並べ替えると、この単純な文書では上から下への自然な読み順に戻ります。

この小さな例は、初心者が大事な感覚をつかむのに役立ちます。

  • OCR は認識が終わったら終わりではない
  • 文字の順番や構造の復元も、同じくらい重要なことが多い

OCR の検出、認識、読み順復元の図

図の読み方

OCR プロジェクトは3段階で確認すると整理しやすいです。テキスト検出で枠が合っているか、テキスト認識で正しく読めているか、レイアウト構造で順番を復元できているかを見ます。票票、表、2カラム文書では、3段階目で失敗することがよくあります。

四、初心者がそのまま真似しやすい進め方​

より安定しやすい順番は、たいてい次の通りです。

  1. まずは見やすい単カラムの小さなサンプルで始める
  2. 次に、斜めやぼやけのあるサンプルを見る
  3. その後、レイアウト順序と構造理解を追加する
  4. 最後に、票票や表のようなさらに複雑な文書へ進む

この順番のほうが、最初から複雑な票票システムを作るより、ずっと安定しやすいです。

OCR をプロジェクトにするなら、最初にどんな題材を選ぶべき？​

より始めやすい題材は、たとえば次のようなものです。

  • 見やすい票票の項目抽出
  • シンプルな単カラム文書認識
  • 少数の固定テンプレートフォーム

このような題材のよい点は、次の通りです。

  • 検出領域がわかりやすい
  • 業務項目の評価がしやすい
  • 失敗サンプルを分析しやすい

OCR をプロジェクトとして見せるなら、何を最初に見せるとよい？​

実際のプロジェクトらしく見せるなら、次の順番がおすすめです。

  1. 元画像
  2. テキスト検出枠
  3. 認識後のテキストブロック
  4. 復元後の項目や読み順
  5. 失敗サンプルの分析

こうすると、読み手は一目で次を理解できます。

  • どの段階で問題が起きたのか
  • システムがどの部分を重点的に改善したのか

五、最もつまずきやすいポイント​

認識精度だけを見て、検出品質を見ない​

OCR は複数段階のパイプラインです。前の段階のミスは後ろに伝わります。

文字認識だけをして、構造復元をしない​

文書系プロジェクトで本当に必要なのは、次のようなものです。

  • 項目
  • 表構造
  • 読み順

画像前処理を無視する​

たとえば、

  • 二値化
  • ノイズ除去
  • 傾き補正

は、多くの場面でとても重要です。

より実務に近い最小のエラーカテゴリ表​

errors = [
    {"type": "detection_miss", "count": 4},
    {"type": "wrong_character", "count": 7},
    {"type": "reading_order", "count": 3},
]

for item in errors:
    print(f"{item['type']}: {item['count']}")

実行結果の例：

detection_miss: 4
wrong_character: 7
reading_order: 3

この小さな表は、次にどこを見るべきかを示します。文字ボックスの見落とし、文字の誤認識、文書順序の誤りは、それぞれ違う修正が必要です。

この表はシンプルですが、実際の OCR プロジェクトで最初にやることに近いです。

  • まず、エラーの主因が検出なのか、認識なのか、構造復元なのかを分けて考える

これをしないと、次のようになりがちです。

  • 認識モデルを次々に入れ替える
  • でも本当の問題は検出や読み順だった

六、作品集として見せるなら、何を一番見せるべきか​

  • 元画像
  • 検出枠の結果
  • 認識テキストの結果
  • 項目復元の結果
  • 典型的な失敗サンプル

このほうが、単に「どの文字を認識したか」だけを見せるより、実際の document AI プロジェクトらしく見えます。

まとめ​

この節で最も大事なのは、パイプラインとして見ることです。

OCR は単一の「文字を読むモデル」ではなく、テキスト検出、テキスト認識、レイアウト理解を含む多段階システムです。

この流れが理解できれば、その後に票票、フォーム、文書理解のプロジェクトを作るときも、認識モデルだけを見て迷うことは少なくなります。

この節で特に持ち帰るべきこと​

  • OCR の中心は単一モデルではなく、パイプラインである
  • 多くの問題は、検出と構造の段階で上限が決まる
  • 文書系 OCR は、レイアウトと項目復元を別に考える価値が高い

練習​

  1. サンプルに新しい文字ブロックを1つ追加して、読み順をどう復元するか考えてみましょう。
  2. なぜ検出段階のエラーは、OCR の最終結果を大きく悪くするのでしょうか？
  3. 票票や表と、街中の看板文字認識では、どの段階の難しさが最も違うでしょうか？
  4. 金額欄がいつも1文字間違うなら、まず検出、認識、それとも後処理のどこを確認しますか？ なぜですか？
