12.2.3 Stable Diffusion のアーキテクチャ

本節の位置づけ

前の節で、拡散モデルの核心は次のことだと分かりました。

ノイズから少しずつ構造を復元する。

この節で答えるのは、次の問いです。

なぜ Stable Diffusion は、この仕組みを本当に実用的な形で動かせるのか？

その答えの核心は、「拡散」だけではありません。次の要素も含まれます。

• latent space
• テキスト条件
• U-Net
• VAE
• cross-attention

学習目標

• Stable Diffusion の全体的なモジュール分担を理解する
• なぜピクセル空間ではなく latent space で拡散するのかを理解する
• テキストエンコーダー、U-Net、VAE がそれぞれ何を担当するかを理解する
• cross-attention がどのようにテキストを画像生成に接続するかを理解する
• Stable Diffusion の全体ワークフローの体系的な地図を持つ

---

一、なぜ元の拡散の考え方だけではまだ「実用的」ではないのか？

もっとも直感的な問題：ピクセル空間が大きすぎる

もし元の画像のピクセル空間で直接拡散を行うとしたら：

• 解像度が上がるほど、テンソルがとても大きくなる
• 推論も学習も重くなる

たとえば：

• 512 x 512 x 3

これだけでも、すでに非常に大きな表現空間です。

Stable Diffusion の重要な転換

Stable Diffusion が最も重要な一歩として行ったのは、次のことです。

元画像の上で直接拡散するのではなく、まず画像を latent space に圧縮し、その中で拡散する。

この考え方は後に次のように呼ばれます。

• latent diffusion

これによって、工程上の実用性が大きく上がりました。

---

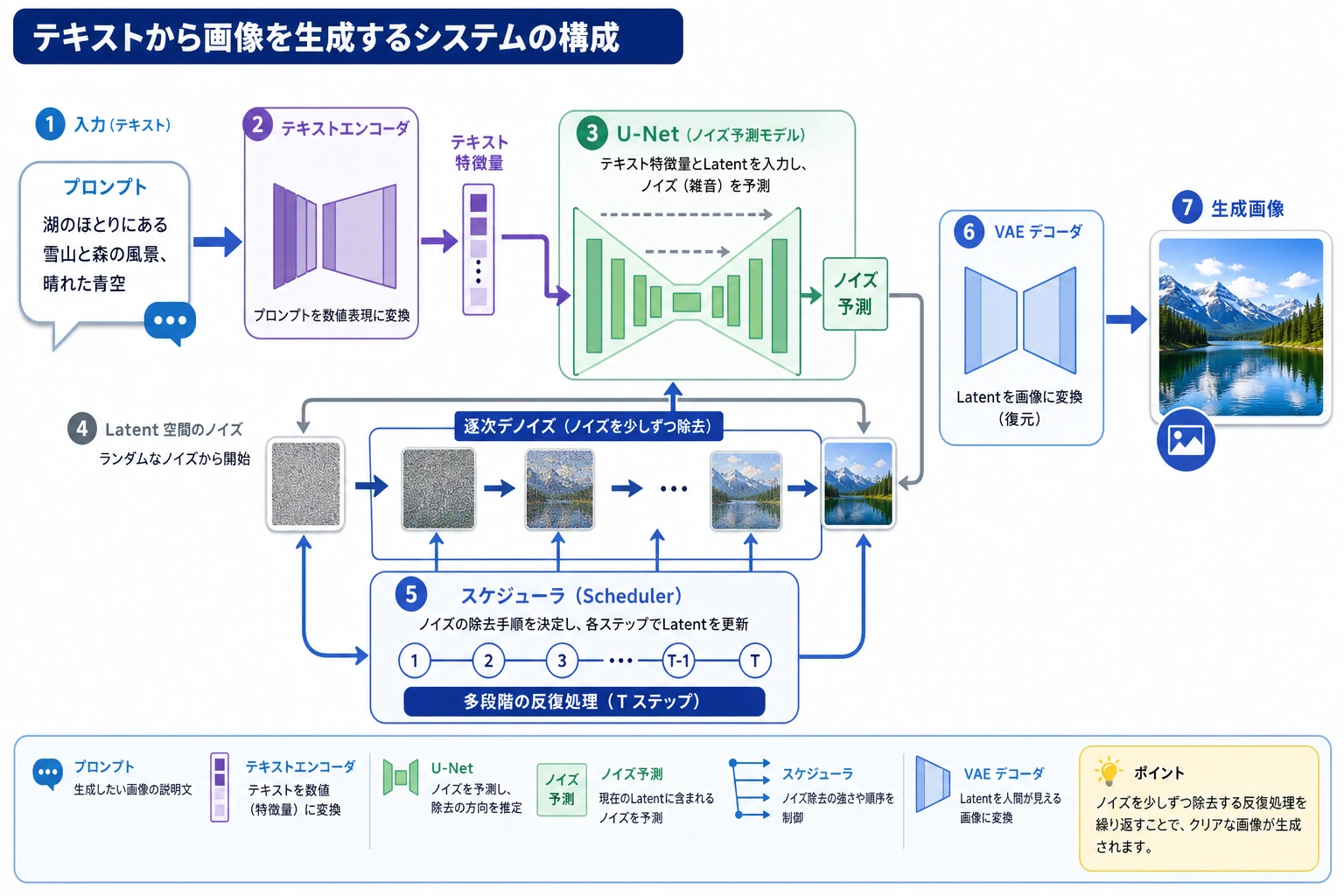

二、まず全体構造を見てみよう

まずは、大きく3つに分けて覚えるとよいです。

1. テキストエンコーダー：prompt を条件表現に変える
2. U-Net：latent でノイズ除去を行う
3. VAE：画像と latent の変換を担当する

---

三、VAE の役割は一体何か？

ここでは主生成器というより圧縮器に近い

Stable Diffusion における VAE の主な役割は次の通りです。

• Encoder：画像を latent に圧縮する
• Decoder：latent を画像に戻す

つまり、主にやっているのは次のことです。

画像空間と latent 空間をつなぐ橋渡し。

なぜこのステップがとても重要なのか？

なぜなら、もし拡散を元の画像空間で直接行うと、コストが高すぎるからです。
VAE は、より小さく、より抽象的な中間空間を提供します。

イメージとしては、次のように考えられます。

巨大な高精細キャンバスに直接彫り込むのではなく、まずもっと小さな「意味の下書きボード」に圧縮する。

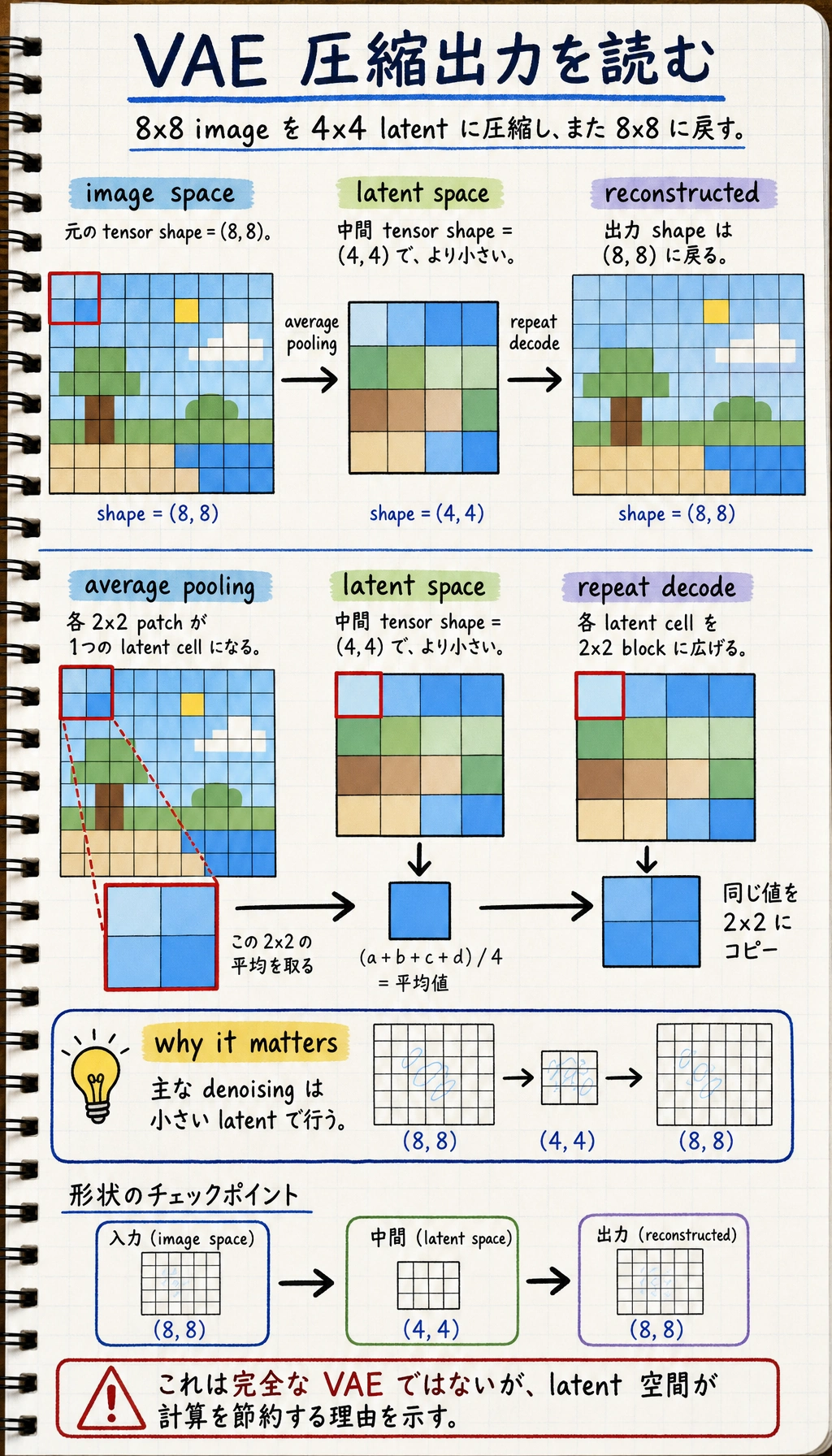

最小の「圧縮 / 展開」の直感例

import numpy as np

image = np.random.randn(8, 8).astype(np.float32)

# 平均プーリングで圧縮を模擬する
latent = image.reshape(4, 2, 4, 2).mean(axis=(1, 3))

# repeat でデコードを模擬する
reconstructed = np.repeat(np.repeat(latent, 2, axis=0), 2, axis=1)

print("image shape        :", image.shape)
print("latent shape       :", latent.shape)
print("reconstructed shape:", reconstructed.shape)

期待される出力：

image shape        : (8, 8)
latent shape       : (4, 4)
reconstructed shape: (8, 8)

注目すべきは真ん中の行です。latent は小さくなっています。Stable Diffusion は主なノイズ除去をこの圧縮空間で行い、最後に latent を画像空間へ戻します。

shape チェックポイントを読む

reconstructed は最後に (8, 8) へ戻りますが、重い denoising は先に小さい (4, 4) latent 空間で行えます。

この例はもちろん VAE そのものではありませんが、もっとも大事な直感はつかめます。

• latent は元画像より小さい
• latent はより圧縮された表現である

---

四、なぜテキストエンコーダーが必要なのか？

prompt はそのままでは U-Net に理解できない

U-Net が扱うのは数値テンソルです。次のような自然言語を、そのまま理解することはできません。

• 「窓辺に座るオレンジ色の猫」

だから先にテキストエンコーダーが必要

テキストエンコーダーの役割は、prompt を次のようなものに変換することです。

• 一組の意味ベクトル

まずは次のように理解すれば十分です。

言語条件を、画像生成の流れが利用できる数値条件に変換する。

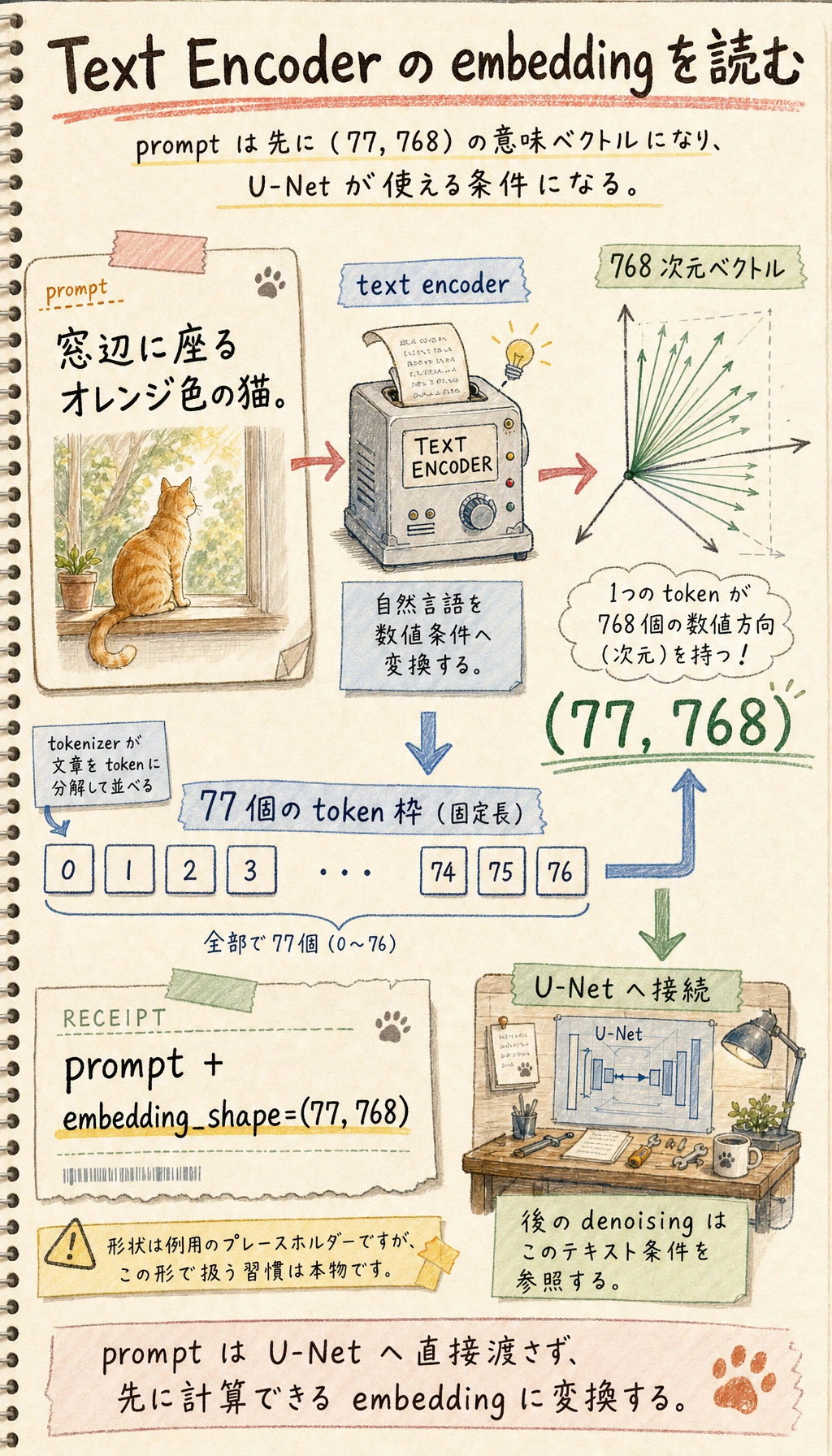

簡単なイメージ

text_condition = {
    "prompt": "窓辺に座るオレンジ色の猫",
    "embedding_shape": (77, 768)
}

print(text_condition)

期待される出力：

{'prompt': '窓辺に座るオレンジ色の猫', 'embedding_shape': (77, 768)}

ここでの形状はあくまで例ですが、考え方は実務でも同じです。画像モジュールがテキストを使う前に、prompt は数値ベクトルへ変換されます。

ここで大事なのは具体的な次元数ではなく、次の点です。

• prompt は先にベクトルになる
• その後の視覚モデル本体がそのベクトルを使う

---

五、なぜ U-Net が拡散の主役になるのか？

U-Net はもともと「多段階スケールの情報処理」が得意

U-Net の典型的な特徴は次の通りです。

• エンコーダーパス：少しずつ圧縮し、抽象特徴を取る
• デコーダーパス：少しずつ空間的な細部を戻す
• スキップ接続：細かな情報を完全には失わない

なぜこれがノイズ除去に向いているのか？

ノイズ除去では、次の両方が必要だからです。

• 全体構造を理解する
• 局所的な細部を保つ

U-Net は、この2つをうまく扱うのに向いています。

そのため Stable Diffusion では、U-Net の役割は次のようになります。

latent 空間でノイズを予測し、少しずつノイズを取り除く。

---

六、なぜ cross-attention がそんなに重要なのか？

文字と画像は、自然にはつながっていない

もし次のものしかなければ：

• テキストエンコーダー
• U-Net

でも、画像がテキストを「見る」明確な仕組みがなければ、prompt の制御効果はかなり弱くなります。

cross-attention の直感

その核心は次の通りです。

画像のノイズ除去プロセスが、自分を更新するときにテキスト条件を参照できるようにする。

つまり、画像 latent の更新は自分の状態だけを見るのではなく、次のものも見ます。

• prompt が提供する意味情報

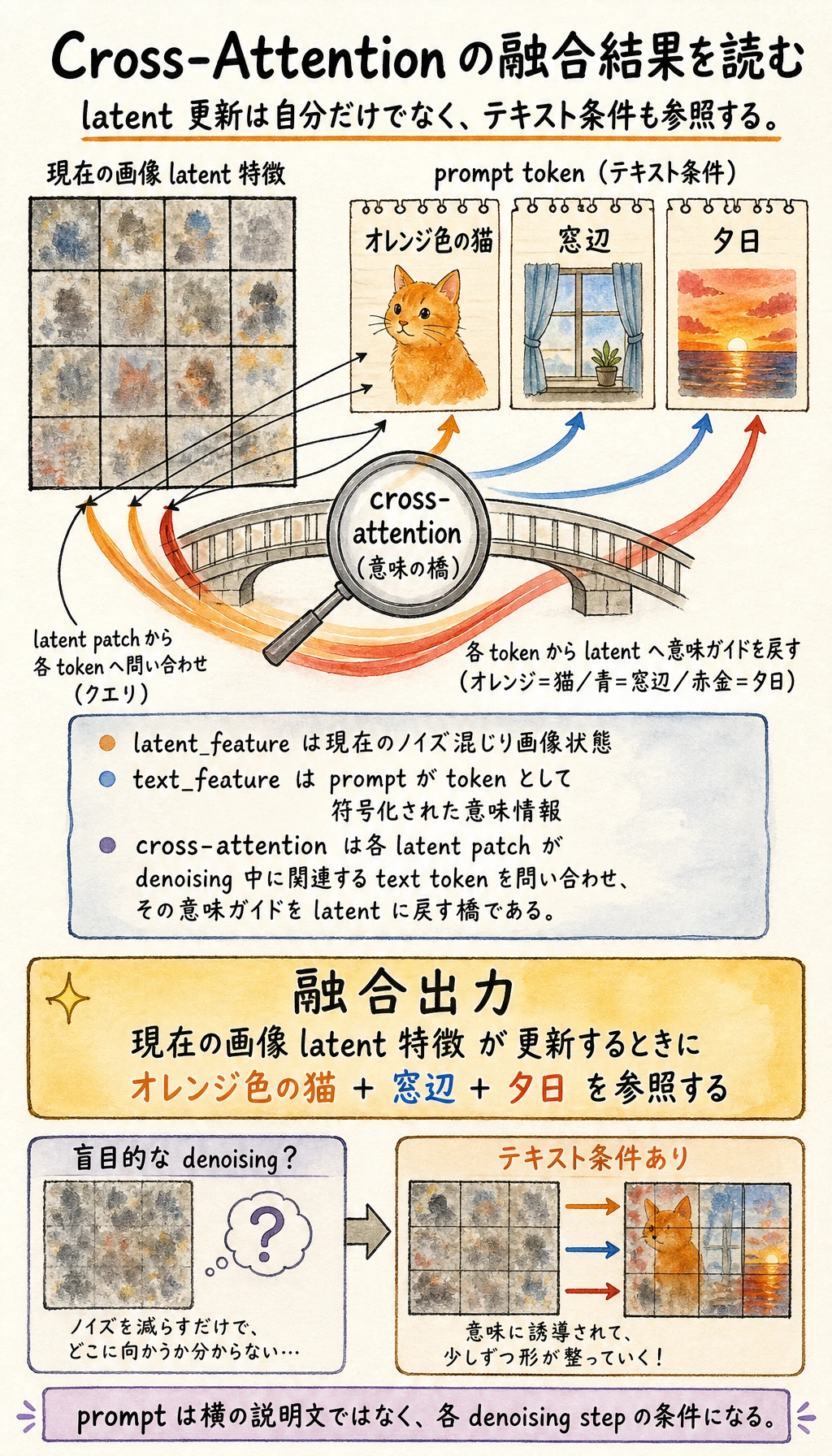

きわめて簡単なイメージ

latent_feature = "現在の画像 latent 特徴"
text_feature = "オレンジ色の猫 + 窓辺 + 夕日"

fusion = f"{latent_feature} が更新するときに {text_feature} を参照する"
print(fusion)

期待される出力：

現在の画像 latent 特徴 が更新するときに オレンジ色の猫 + 窓辺 + 夕日 を参照する

この文を cross-attention の役割として読んでください。latent は盲目的にノイズ除去されるのではなく、更新のたびにテキスト条件を参照します。

これはただの文字の例ですが、本質はすでに表しています。

• self-attention は「自分自身を見る」イメージ
• cross-attention は「画像がテキストを見る」イメージ

---

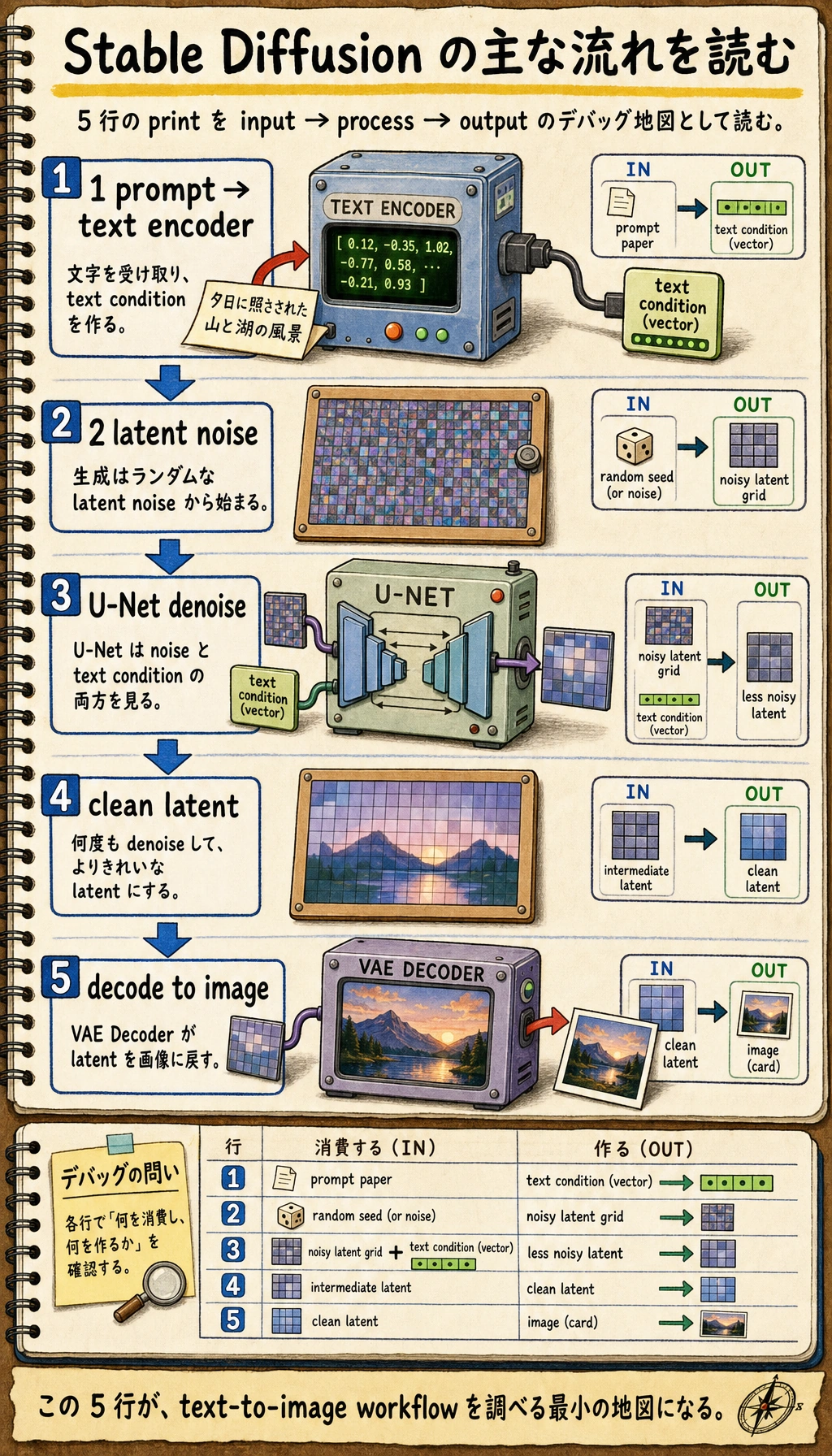

七、全体のワークフローをつなげてみよう

Stable Diffusion の主な流れは、まず次の5ステップにまとめられます。

1. prompt -> テキストエンコーダー
2. ランダムに latent ノイズを初期化する
3. U-Net がテキスト条件付きで少しずつノイズ除去する
4. よりきれいな latent を得る
5. VAE Decoder が latent を画像にデコードする

workflow = [
    "prompt -> text encoder",
    "latent noise",
    "U-Net denoise with text condition",
    "clean latent",
    "decode to image"
]

for step in workflow:
    print(step)

期待される出力：

prompt -> text encoder
latent noise
U-Net denoise with text condition
clean latent
decode to image

各行が何を受け取り、何を出すのか説明できれば、Stable Diffusion の多くのワークフローをデバッグするための実用的な地図ができています。

これが Stable Diffusion のもっとも重要な主線です。

---

八、なぜこれがテキストから画像生成の重要なアーキテクチャになったのか？

効果と工程上の実用性を両立できるから

直接ピクセルを拡散する方法と比べると：

• latent diffusion のほうが軽い
• 学習も推論も現実的

条件制御にとても向いているから

Stable Diffusion は次の用途に自然に向いています。

• テキストから画像生成
• 画像編集
• 局所修復
• スタイル制御

モジュールの境界がはっきりしているから

これはとても重要です。

• テキストエンコーダーは意味を担当する
• U-Net はノイズ除去を担当する
• VAE は空間変換を担当する

モジュールが明確だと、エコシステムも発展しやすくなります。

---

九、よくある誤解

Stable Diffusion は「ひとつの大きなブラックボックス」だと思ってしまう

実際には、複数のモジュールが協力しています。

• テキストエンコーダー
• U-Net
• VAE
• 条件注入メカニズム

latent diffusion の工程上の意味が分からない

これが「使えるようになる」ための重要な要素のひとつです。

モジュール名だけ覚えて、役割を理解していない

この状態だと、後で微調整や応用を学ぶときにかなり曖昧になります。

---

まとめ

この節でいちばん大事なのは、用語を覚えることではなく、次の流れをつかむことです。

Stable Diffusion の核心は、latent space で条件付き拡散を行うことです。VAE が圧縮と復号を担当し、テキストエンコーダーが意味条件を提供し、U-Net がノイズ除去を担当し、cross-attention がテキストを画像生成プロセスに本当に接続します。

この流れを理解できれば、今後テキストから画像生成のアプリケーション、画像編集、微調整を見るときに、ずっと分かりやすくなります。

---

練習

1. 自分の言葉で説明してください：なぜ Stable Diffusion はピクセル空間で直接拡散しないのですか？
2. 考えてみましょう：なぜテキストエンコーダーと cross-attention は両方とも必要なのですか？
3. U-Net を普通の小さなネットワークに置き換えると、なぜ通常は性能がかなり悪くなるのでしょうか？
4. 自分の言葉でまとめてください：VAE、U-Net、テキストエンコーダーはそれぞれ何を担当していますか？
